Comment choisir la bonne longueur d’arbre pour son moteur hors-bord

Avoir les bonnes spécifications techniques pour votre moteur hors-bord

Vous souhaitez acheter un nouveau moteur hors bord pour votre bateau ? Vous allez devoir choisir la longueur d’arbre de votre moteur. Cette longueur se définit en fonction de la hauteur du tableau arrière de votre bateau.

Pour que le nouveau moteur fonctionne parfaitement, il faudra que sa longueur d’arbre soit bien adaptée au bateau. En effet, une taille inadaptée peut générer de nombreux problèmes, comme une perte de performances, une consommation excessive, des vibrations, et même une détérioration du moteur ou du tableau arrière de votre bateau.

C'est pourquoi, on vous explique dans cet article comment procéder en 3 étapes pour trouver la bonne longueur d'arbre pour votre moteur hors-bord ! Suivez le guide.

1. Comment mesurer la longueur du tableau arrière de son bateau ?

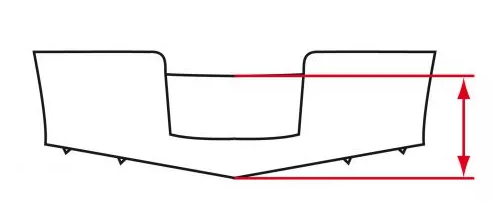

Pour mesurer cette hauteur, relevez la distance entre le centre de la coque (la pointe du V), et le haut du tableau au centre. Attention à bien prendre cette mesure dans l’axe, et non sur les côtés !

2. Comment définir la longueur d’arbre pour votre moteur hors-bord ?

Une fois la hauteur de votre tableau mesurée, vous pouvez choisir facilement la longueur d’arbre qui correspond à votre bateau. Les longueurs d’arbres sont normées parmi tous les constructeurs de moteurs hors-bord.

Sur votre moteur actuel, vous pouvez vérifier la longueur exacte de l’arbre en mesurant la distance entre le point de fixation du moteur et le haut de la plaque anti cavitation de votre moteur.

Voici les différentes longueurs normées :

Arbre court       381mm    pour les tableaux arrière qui font moins de 38 cm de haut.
Arbre long          508mm    pour les tableaux arrière entre 38 et 51 cm de haut.
Arbre Extra Long   635mm    pour les tableaux arrière entre 51 et 63 cm de haut.
Arbre Ultra Long     762mm    pour les tableaux arrière entre 63 et 76 cm de haut.

Lors du choix de votre moteur, assurez vous de la longueur de votre tableau arrière, et de la dénomination exacte du moteur.

3. Comment régler la hauteur de votre moteur hors bord sur votre bateau

Pour installer correctement votre moteur hors bord sur votre bateau, il faudra régler la hauteur de fixation, afin d’optimiser les performances du moteur.

La plaque anti-cavitation joue un rôle important dans le fonctionnement du moteur. Elle va éviter que l’hélice aspire de l’air, ce qui emballerait le moteur et diminuerait la poussée. En la plaçant plus bas que la coque, elle va assurer un écoulement de l’eau puissant et ininterrompu sur l’hélice.

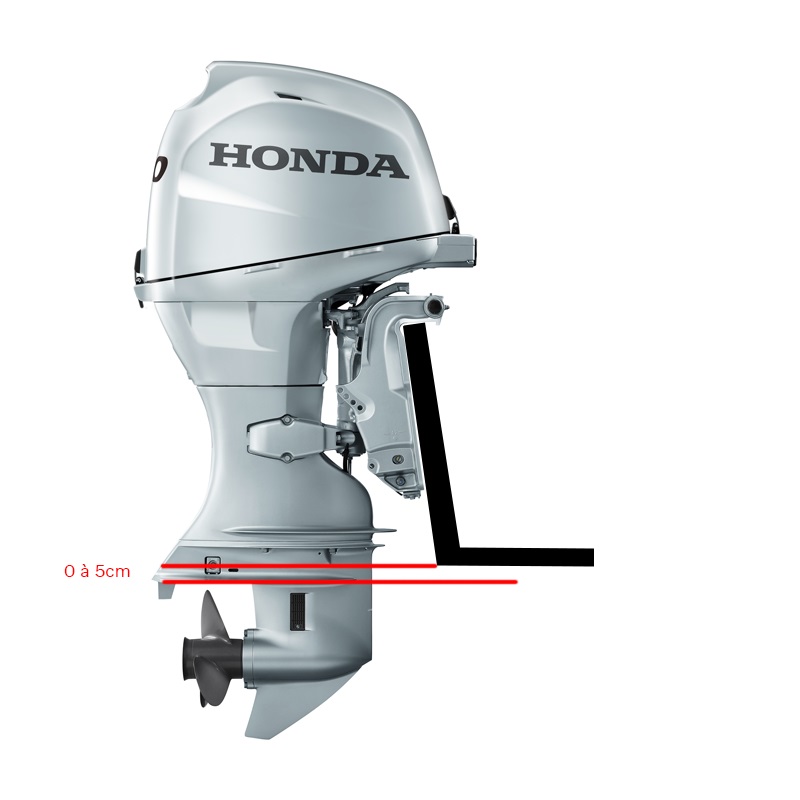

Le réglage optimal d’installation du moteur, consiste à placer la plaque de cavitation entre 0 et 5cm en dessous du bas de la coque (schéma ci-dessous).

Nous vous conseillons de régler votre hauteur pour placer cette plaque entre 2 et 3cm du bas de coque. Ainsi, vous aurez un flux d’eau constant entrant dans le moteur pour son fonctionnement et son refroidissement.

Attention, comme évoqué en introduction : choisir un moteur avec une longueur d’arbre trop petite va perturber le fonctionnement du moteur, ou ne pas fonctionner du tout.
A l’inverse, choisir un arbre trop long va créer trop de traînée, et même forcer sur votre tableau arrière ce qui pourrait endommager à terme votre bateau.

Lorsque vous posez l’étrier de serrage sur le tableau arrière du bateau, vous ne pourrez pas descendre plus bas (à moins de découper le tableau arrière pour faire descendre le moteur). En revanche, vous pouvez rehausser votre moteur en installant des cales de réglage pour gagner quelques centimètres.

Conclusion : choisir votre moteur hors-bord à Dunkerque ou en livraison France / Belgique

Nous espérons que ce guide vous aura permis d'y voir plus clair pour la longueur d'arbre de votre moteur hors-bords. Vous pourrez désormais faire votre choix, en fonction de la puissance souhaitée pour votre moteur.

Consultez pour cela notre gamme de moteurs Honda Marine pour hors bords. Notre espace d'exposition pour moteurs hors-bord est situé à Dunkerque et nous expédions dans toute la France, Belgique, Luxembourg.

D'autres questions ? N'hésitez pas à nous contacter pour bénéficier de nos conseils adaptés.
